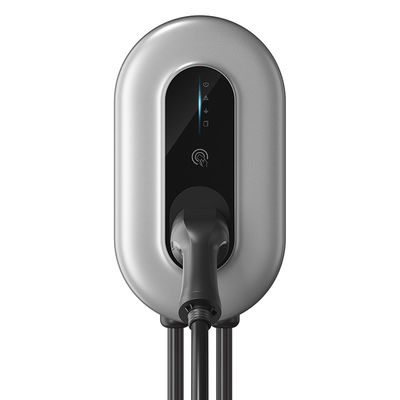

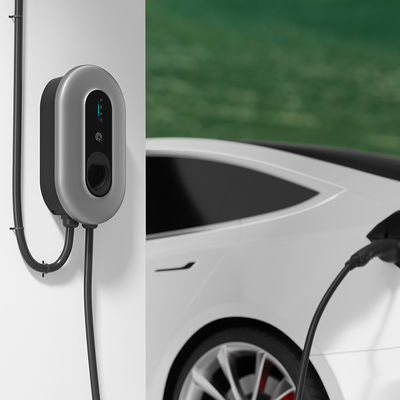

Pila de carga del Type2 de la CA 400V de Wallbox EV del coche del vehículo eléctrico ajustable trifásico del cargador 8-16A

Introducción de la función de tipo - 2 cargador de Wallbox EV
detección actual 1.Residual (RCD)

protector 2.Surge
En: 3kA, lmax: 6kA

protección 3.Leakage
Cuando se comienza la protección de la salida, necesita ser offff cortado el fallo eléctrico y el recomienzo.
protección 4.Overcurrent
Cuando la corriente excede el valor de la detección temprana, el offff de carga de los cortes de la pila la salida de poder, recomienzos
automáticamente después de 10 segundos, y no se recupera automáticamente después de 3 ciclos hasta que usted corte de
poder y recomienzo.
protección 5.Overvoltage
La protección comienza cuando el voltaje excede 275V, y se recupera automáticamente cuando el voltaje
se restaura y se estabiliza.

protección 6.Undervoltage
Comience la protección cuando es el voltaje menos que 100V, y restáurela automáticamente cuando el voltaje
se restaura y se estabiliza.
protección 7.Overtemperature
Comience la protección cuando la temperatura interna de la estación de carga de EV excede 85 °C.

Procedimiento de instalación:

1. Utilice por favor un taladro de percusión a los agujeros de taladro según la colocación de la cartulina

2. Instale los pernos de extensión (6*M6*60M M)

3. fi x la placa madre de montaje con los tornillos self=tapping (6*M5*50m m)

4. Alinee la unidad principal con la hebilla en el panel trasero e instálela, y entonces utilizar el tornillo
al fi x (4*M5*40)
